Tubos de bus

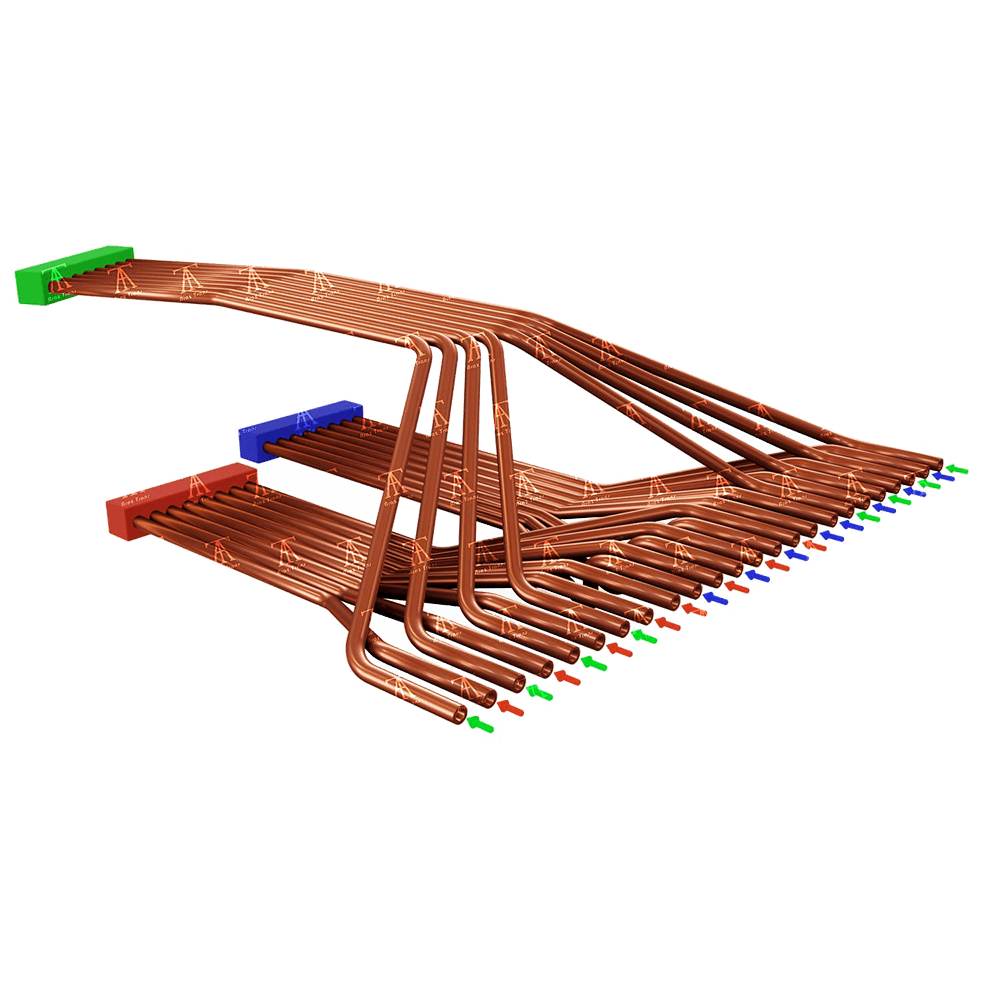

Los tubos1 de bus en los hornos de arco eléctrico son un circuito secundario2 transportadora de corriente eléctrica a cables refrigerados por agua. Los tubos bus están fabricadas con virutas de cobre gruesos, y de acuerdo al plan pertinente del circuito han sido dobladas y mediante conexiones roscadas o clip en sus extremos, se conectan a la salida del transformador de potencia y a las barras colectoras conectadas a las barras de los cables refrigerados por agua.
Los tubos de cobre utilizados en la fabricación de tubos de bus están hechos de cobre ETP3 según el estándar ASTM C11000 o superior al grado OFC4 según el estándar ASTM C10100 en forma de recocida (suave). Los tubos y las barras utilizadas deben ser de una sola pieza sin soldaduras, y la creación de curvas y en ellos debe realizarse solo mediante dobladas.
Además, después de conseguir las curvas necesarias todos los tubos deben ser revisadas mediante hidro prueba5 o en caso de ser posible con prueba de radiografía6 para detectar las posibles fugas y grietas internas.
Cabe señalar que después de la finalización de todas las etapas de producción, las barras deben ser aisladas mediante uno de los métodos mencionados en la sección de aislamiento de bobinas de hornos de inducción y debe ser asegurada su confinamiento eléctrico. Para obtener más información al respecto, véase la sección de sistema de aislamiento y aisladores de la bobina y materiales aislantes utilizados en el aislamiento de la bobina del horno de inducción.
1- Bus Tube
2- Secondary Circuit
3- Electric Tough Pitch Copper
4- Oxygen-Free Copper
5- Hydrotest
6- Radiography Test
